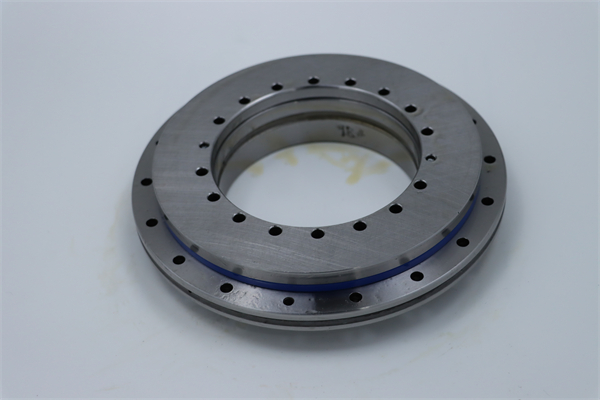

【YRT转台轴承安装】对于安装尺寸的要求

　　YRT转台轴承可一起接受双向轴向载荷、径向载荷和倾覆力矩。轴承具有高的精度，在安装时是要求十分严格。YRT转台轴承与轴和轴承座的协作办法为过盈协作。不当的协作选择会影响到轴承在机械设备作业过程中的精度，当然，过紧的协作，会导致轴承摩擦力增大，导致轴承发热，滚道负载以及磨损添加，然后下降了轴承的运用寿数。因此，为了使轴承更好地运用，轴和轴承座与轴承的实践标准要参照每套轴承出厂时所顺便的检测记载进行设备。

　　1、与轴的引荐协作

　　轴的制造公役引荐选用h5。关于较高作业精度要求和内圈翻滚情况，其协作空位应尽或许接近零，否则协作空位会添加轴承的跳动量。关于高速及更更长作业时刻的工况，不能超过0.01mm的协作空位；关于YRTS高速系列，协作空位不能超过0.005mm。

　　关于ZKLDF推力角触摸球系列，因其是两个内圈，协作空位应根据小内径的内圈标准进行供认。

　　2、与轴承座的引荐协作

　　轴承座的制造公役引荐选用J6。关于较高作业精度要求和外圈翻滚的情况，其协作空位应尽或许接近零，假定外圈间断，应选择空位协作或无径向对中的规划；关于更高转速或更长作业时刻的工况，轴承外圈应无径向对中定位规划而且与轴承座应选用至少0.02mm的协作问障，这样就可以下降渐轴承发热时引起的预载增大。

　　3、轴承协作选择

　　由于转台轴承选用螺栓衔接圈定办法，假定轴承外圈通过螺栓圈定在间断部件上，则可以选择不需要轴承座径向定位，或许可以选择空位协作，一般会使设备更简单。假定转合轴承内圈通过螺栓固定在间断部件上，从功用角度上来说转合轴承的整个高度仍然有轴来径向支撑，并趋向于空位协作。

　　除了以上的设备注意事项，YRT转台轴承假定高度保差那安装尺寸要尽或许的小，H1标准公役须按照数值控制安装尺寸，H2供认了全部选用涡轮蜗杆结构中的深轮方位，带支摆环和不带支撑环的L形内圈YRT轴承的L形内圈的整个大端面可以支撑或不支撑。假定L形内圈得到支撑，那么倾覆刚性会更高。支撑环（例如涡轮不在供货范围内）。关于设备支撑环的L-型圈，轴承类型带有后级VSP，如YRT200VSP等；且支撑环的高度至少应为轴承第二、内圈高度的两倍。
