交叉滚子轴承是一种内圈分割、外圈旋转
的特殊型号轴承。因被分割的内环或外环,在装入滚子和间隔保持器后,与交叉滚子轴环固定在一起,以防止互相分离,故安装交叉滚子轴环时操作简单。由于滚子为交叉排列,因此只用1套交叉滚子轴环就可承受各个方向的负荷,与传统型号相比,刚性提高3~4倍。
1.RB型(内圈整体、外圈分体)
此型号为交叉滚子轴承的基本型,外圈被分为两片,内圈为整体结构,它适合用于要求内圈旋转精度的场合。
2.RE型(内圈分体、外圈整体)
同样为基本型,外形尺寸和RB型相同,但结构为外圈整体,内圈分为两片,它适用于要求外圈旋转精度的场合。
3.RA型(内圈整体、外圈分体、超薄)
此型号是将RB型内外圈厚度减小到极限的紧凑型,结构和RB型一样外圈分体结构,适合于需要重量轻、紧凑设计的部位,例如机器人和机械手旋转部位。

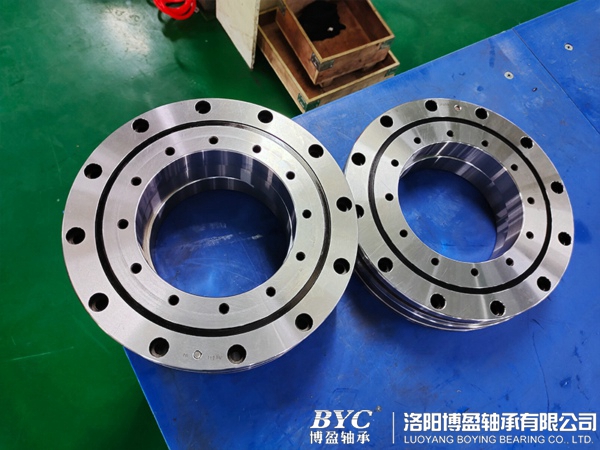

4. RU型(内外圈整体、带安装孔)
由于外圈和内圈都有安装孔,安装时不需要固定法兰和支撑座。另外,RU型交叉滚子轴承由于外圈和内圈均为整体结构,安装对性能几乎没有影响,因此能够获得稳定的旋转精度和扭矩。适用于外圈和内圈旋转的场合。
5. CRBH型(内外圈整体型、超薄)
此型号是超薄型的RU,由于采用了超薄设计而且外圈和内圈没有安装孔,安装时需要法兰和支撑座固定。另外,由于外圈和内圈均为整体结构,安装对性能没有影响,因此能够获得稳定的旋转精度和扭矩,适用于外圈和内圈旋转但有尺寸小型化要求的场合。
6.SX型(内圈整体、外圈分体型、超薄)
在相同的轴颈情况下,此类型比RB类型的交叉滚子轴承有更小的截面尺寸,由于采用了超薄设计,外圈和内圈没有安装孔,安装时需要法兰和支撑座固定,适用于内圈旋转的应用场合。
7.RA-C型(内外圈整体、外圈有裂缝)
主要的尺寸与RA相同,由于该型号为外圈有一个缺口结构,外圈也具有高刚性,因此也可用外圈旋转的应用场合。
好啦,今天有关交叉滚子轴承知识就介绍到这里了。希望能帮助到广大是轴承用户。
