工业机器人配套谐波减速机轴承的参数详解—BYC博盈轴承

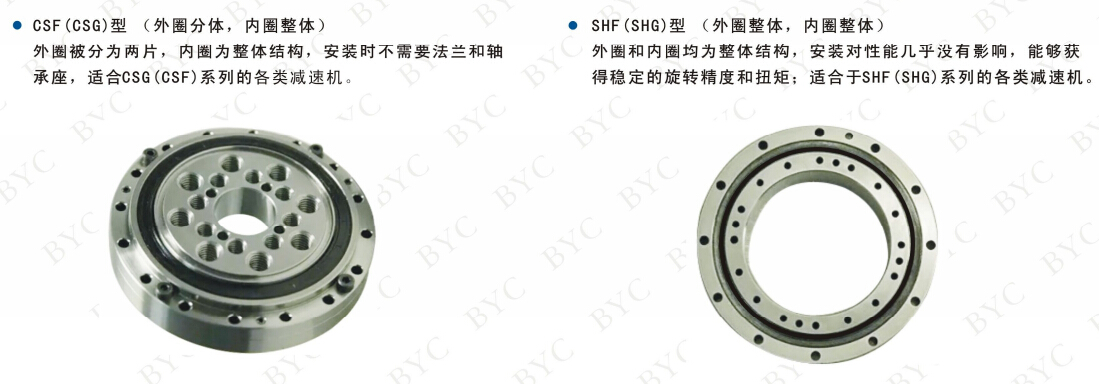

     谐波减速机配套交叉滚子轴承，根据其使用场合分为外圈分体、内圈整体（BCSF/BCSG系列）和外圈和内圈整体（BSHF/BSHG系列）两大类。滚动体为圆柱滚子，分布于互成90°垂直排列在V型滚道中。这种结构使得单个轴承就可以同时承受轴向载荷、径向载荷和倾覆力矩等各个方向的载荷，轴承具有很高的刚度、旋转精度以及复合承载能力；该类轴承外形紧凑，轴承自带有安装孔，便于客户直接安装，适合于各种不同类型的谐波减速机。

      SHF/SHG型谐波减速机配套交叉滚子轴承-BSHF/BSHG系列（外圈分体，内圈整体）
      该型轴承外圈被分为分体结构，内圈为整体结构，安装时不需要法兰和轴承座，适合CSF/CSG系列的谐波减速机。
      三维模型下载请点击：BSHF/BSHG系列

 BSHF/BSHG系列型号 (尺寸-内径x外径x厚度mm):

BSHF-14/BSHG-14   尺寸-35.6x70x15.1mm

BSHF-17/BSHG-17   尺寸-44.1x80x17mm

BSHF-20/BSHG-20   尺寸-51.3x90x18.5mm

BSHF-25/BSHG-25   尺寸-64.2x110x20.7mm

BSHF-32/BSHG-32   尺寸-84x142x24.4mm

BSHF-40/BSHG-40   尺寸-106x170x30mm

BSHF-50/BSHG-50   尺寸-129x214x36mm

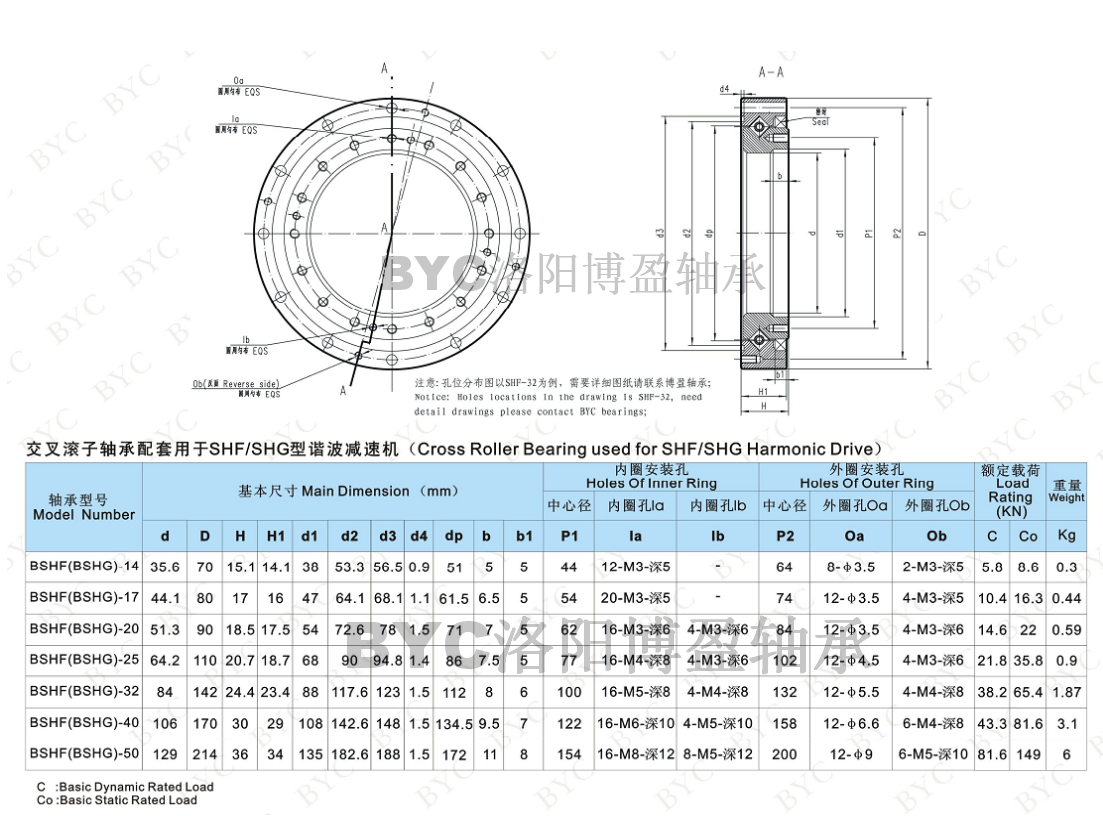

一、BSHF/BSHG系列交叉滚子轴承-参数表：

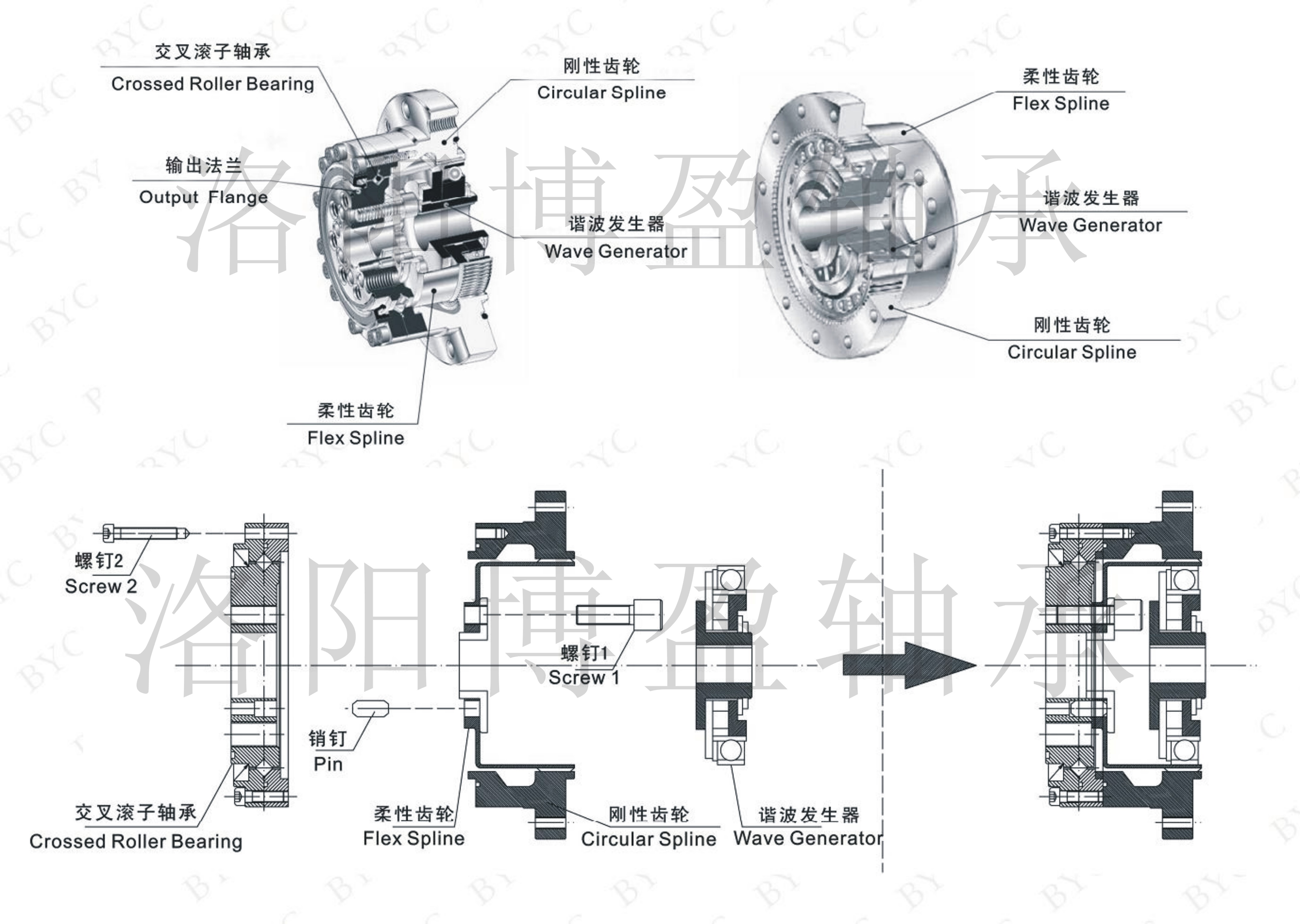

二、BCSF/BCSG系列交叉滚子轴承-安装图：

三、BSHF/BSHG系列交叉滚子轴承-应用：

        BYC洛阳博盈轴承***生产BCSF/BCSG/BSHF/BSHG型交叉滚子轴承,配套应用于CSF/CSG/SHF/SHG型谐波减速机，产品广泛应用于精密机器人，机械手臂，高精密机床、仪器等领域。

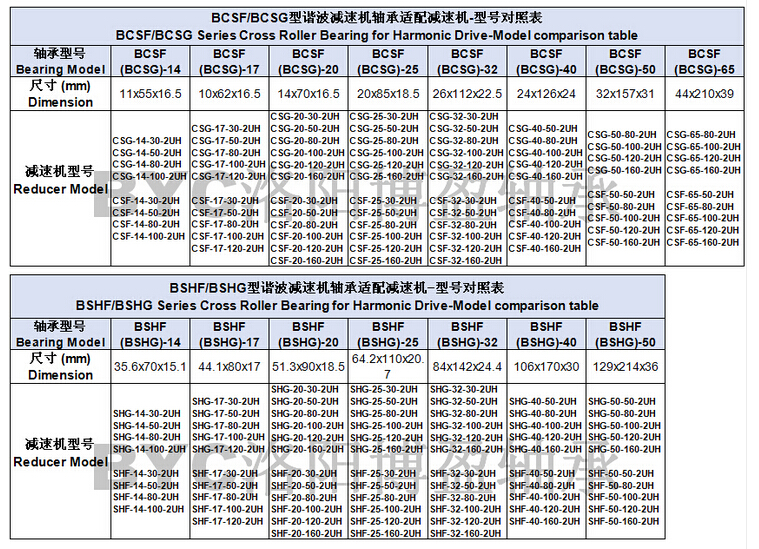

四、BSHF/BSHG/CSF/BCSG系列交叉滚子轴承-谐波减速机轴承对照表：
