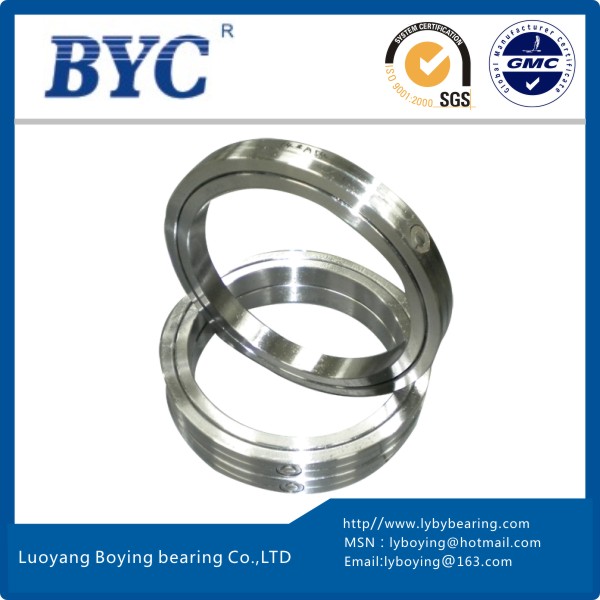

SX011824（120x150x16mm)高刚性机械手臂交叉滚子轴承
作者： 发布时间：2016-05-12 浏览次数：7976
| SX011824（120x150x16mm)工业机器人用交叉滚子转盘轴承 | |||||||||||
| 一、工业机器人用交叉滚子转盘轴承参数 | |||||||||||
| 品牌- | BYC博盈轴承 | ||||||||||
| 型号- | SX011824 | ||||||||||
| 内径(mm)- | 120 | ||||||||||
| 外径(mm)- | 150 | ||||||||||
| 宽度(mm)- | 16 | ||||||||||
| 重量(Kg)- | 0.8 | ||||||||||
| 材料- | GCR15/GCR15SiMn | ||||||||||
| 精度等级- | P5/P4/P2 | ||||||||||
| 润滑类型- | 脂润滑 | ||||||||||
| 旋转部分- | 内圈旋转 | ||||||||||
| 承载方向- | 轴向径向多向承载 | ||||||||||
| 轴承结构- | 外圈分体式 | ||||||||||
| 二、SX011824详细参数表 | |||||||||||
 | |||||||||||

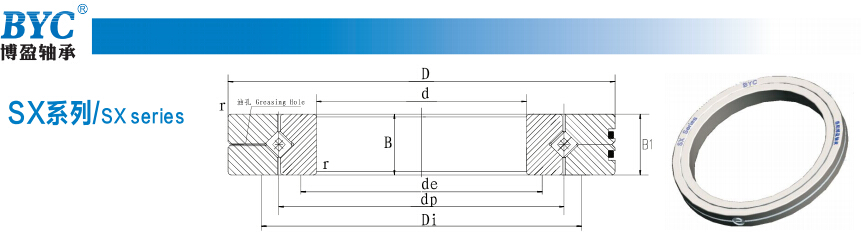

| 型号 | 主要尺寸 | 安装尺寸 | 基本额定载荷 （径向） | 重量 | |||||||
| 内径 d(mm) | 外径 D(mm) | 滚子节 圆直径 dp (mm) | 厚度 B(mm) | 油孔 φ | 倒角 r(min) | ds | Dh | C kN | Co kN | Kg | |
| SX011824 | 120 | 150 | 135 | 16 | 1.5 | 1 | 134.4 | 135.6 | 27 | 59 | 0.8 |
| 三、SX型工业机器人用交叉滚子转盘轴承详细介绍 | |||||||||||
| 产品特点 | BYC交叉滚子轴承是两列圆柱滚子在呈90度的V形滚道上通过尼龙隔离块被相互垂直交叉排列，所以交叉滚子轴承可承受径向负荷、轴向负荷及力矩负荷等多方向的负荷。内外圈的尺寸被小型化，极薄形式更是接近于极限的小型尺寸，并且具有高刚性，BYC博盈交叉滚子轴承精度可达到P2级。因此适合于工业机器人的关节旋转部、机械加工中心的旋转台、精密旋转工作台、医疗机器、计算器、IC制造装置等设备。 | ||||||||||
| 系列简介 | SX型（外环分割型，内环旋转用）其结构与RB系列类似，外环是两分割的结构，通过三个固定环连接，内环一体设计，适合于要求内环旋转精度高的部位。交叉滚子轴承适用于各种类型的立式或卧式镗床，以及立磨、立车和大型齿轮铣床等应用。 | ||||||||||
| 系列型号 | SX011814,SX011818,SX011820,SX011824,SX011828,SX011832,SX011836,SX011840,SX011848,SX011860,SX011868,SX011860,SX0118/500 | ||||||||||
| 应用领域 | 数控转台-工业机器人手臂-精密减速机-数控旋转台-检测仪器-精密医疗设备-航空航天设备-军用雷达等 | ||||||||||
| 四、SX型工业机器人用交叉滚子转盘轴承安装调试 | |||||||||||
| 点击查看交叉滚子轴承安装方式 | |||||||||||
