YRTM460转台轴承(460x600x70mm)
作者：YRT转台轴承 发布时间：2016-05-20 浏览次数：7189
| YRTM460转台轴承(460x600x70mm)BYC博盈轴承制造数控转台轴承 | ||||||||||||||||||
| 一、转台轴承参数 | ||||||||||||||||||
| 品牌- | BYC博盈轴承 | |||||||||||||||||
| 型号- | YRTM460 | |||||||||||||||||
| 内径(mm)- | 460 | |||||||||||||||||
| 外径(mm)- | 600 | |||||||||||||||||
| 宽度(mm)- | 70 | |||||||||||||||||
| 重量(Kg)- | 45 | |||||||||||||||||
| 材料- | GCR15/GCR15SiMn | |||||||||||||||||
| 精度等级- | P5/P4/P2 | |||||||||||||||||
| 润滑类型- | 脂润滑 | |||||||||||||||||
| 旋转部分- | 内圈外圈旋转 | |||||||||||||||||
| 承载方向- | 轴向径向多向承载 | |||||||||||||||||
| 轴承结构- | 内外圈一体式 | |||||||||||||||||

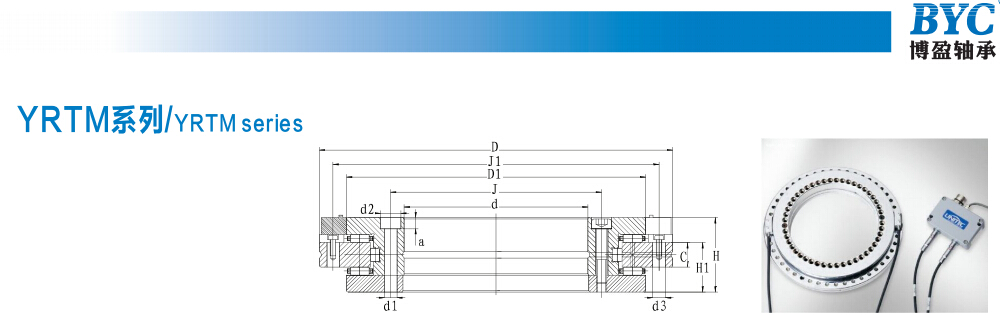

| 二、系列简介详细参数表 | ||||||||||||||||||
| ||||||||||||||||||
| 型号 | 外形尺寸 (mm) | 内圈安装孔 | 外圈安装孔 | 固定螺钉 数量 | 螺纹拔取孔 | 节距 数量 x t | ||||||||||||
| d | D | H | H1 | C | D1 | J | J1 | d1 | d2 | a | 数量 | d3 | 数量 | G | 数量 | |||
| YRTM460 | 460 | 600 | 70 | 46 | 22 | 560 | 482 | 580 | 9.3 | 15 | 8.2 | 46 | 9.3 | 45 | 2 | M12 | 3 | 48×7.5° |
| 螺钉拧 紧力矩 (Nm) | 基本额定载荷 （轴向） | 基本额定载荷 （径向） | 极限转速 (脂) r/m | 轴承摩 擦力矩 (Nm) | 重量 (Kg) | 型号 | ||||||||||||
| Ca KN | Coa KN | Cr KN | Cor KN | |||||||||||||||
| 34 | 355 | 2800 | 200 | 765 | 0 | 70 | 45 | YRTM460 | ||||||||||

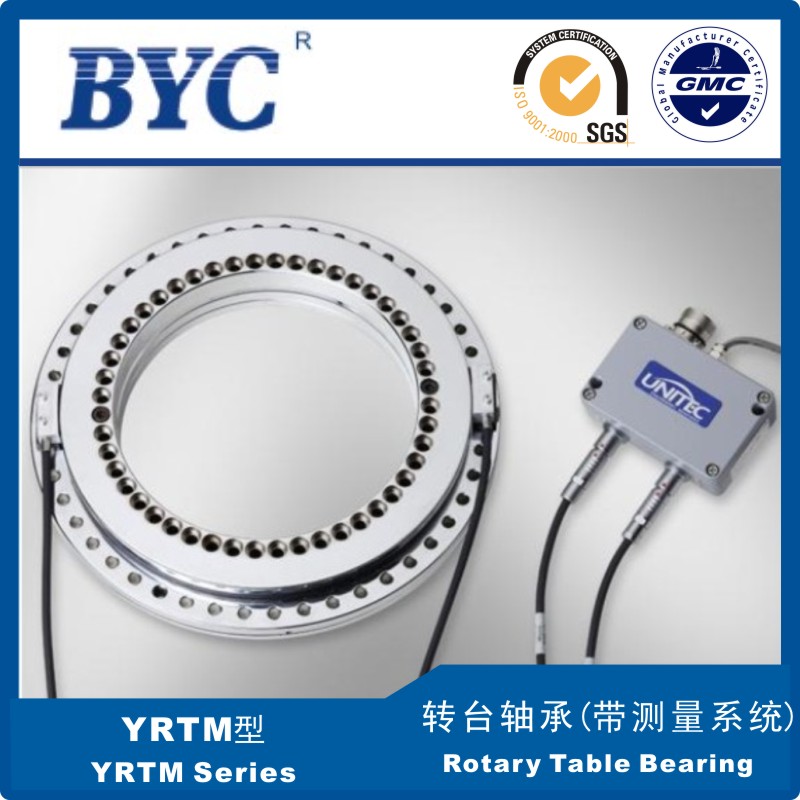

| 系列简介 | YRTM是一种加装钢栅尺的双向推力圆柱滚子YRT组合轴承，实现实时监控和调整双向推力圆柱滚子组合轴承的旋转精度，以保证机器高精度运转。带集成角度测量系统的转台轴承角位移的测量在现代工业加有着十分重要的作用，特别在机床行业中，往往对加工件的旋转角度有很高要求，这就需要对角伴移进行精确的测量和控制。目前对于角位移的测量，较常用的方法有光栅编码器、磁栅编码器等，有着精度高（***高角度分辨率小于等于2角秒）、耐污染，不受电磁影响、环境适应性强等优点。同时，由于是加装在YRT转台轴承上，该组合轴承有极高的旋转精度，又能同时承受轴向载荷、径向载荷和倾覆力矩，非常适用于机床行业中的高精密数控转台、分度头以及科研实验和测量等要求较高的领域。实时输出信号，是直接驱动的理想解决方案. | |||||||||||||||||
| 系列型号 | YRTM150,YRTM180,YRTM200,YRTM260,YRTM325,YRTM395,YRTM460,YRTM580 | |||||||||||||||||
| 应用领域 | 数控机床-数控转台-数控立车-精密回转台-检测仪器-精密设备 | |||||||||||||||||
| 四、YRTM型转台轴承安装调试 | ||||||||||||||||||
| 点击访问YRT转台轴承的安装调试方法 | ||||||||||||||||||
