YRT200(YRTC200-XL)转台轴承(200x300x45mm)
作者：YRT转台轴承 发布时间：2016-05-19 浏览次数：8360
YRT200(YRTC200-XL)
| YRT200(YRTC200-XL)转台轴承(200x300x45mm)BYC博盈轴承制造数控转台轴承 | ||||||||||||||||||
| 一、转台轴承参数 | ||||||||||||||||||
| 品牌- | BYC博盈轴承 | |||||||||||||||||
| 型号- | YRT200(YRTC200-XL) | |||||||||||||||||
| 内径(mm)- | 200 | |||||||||||||||||
| 外径(mm)- | 300 | |||||||||||||||||
| 宽度(mm)- | 45 | |||||||||||||||||
| 重量(Kg)- | 9.7 | |||||||||||||||||
| 材料- | GCR15/GCR15SiMn | |||||||||||||||||
| 精度等级- | P5/P4/P2 | |||||||||||||||||
| 润滑类型- | 脂润滑 | |||||||||||||||||
| 旋转部分- | 内圈外圈旋转 | |||||||||||||||||
| 承载方向- | 轴向径向多向承载 | |||||||||||||||||
| 轴承结构- | 内外圈一体式 | |||||||||||||||||

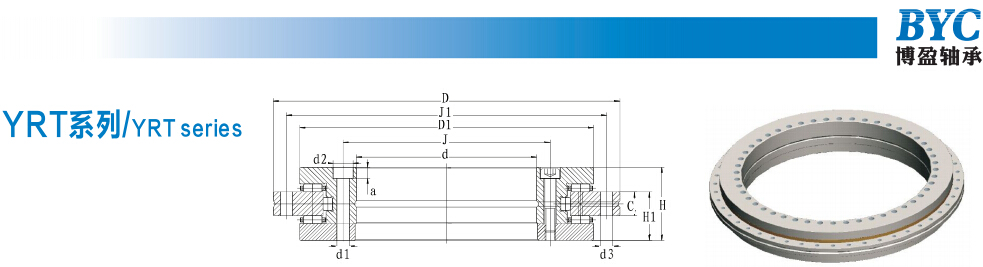

| 二、系列简介详细参数表 | ||||||||||||||||||
 | ||||||||||||||||||
| 型号 | 外形尺寸 (mm) | 内圈安装孔 | 外圈安装孔 | 固定螺钉 数量 | 螺纹拔取孔 | 节距 数量 x t | ||||||||||||
| d | D | H | H1 | C | D1 | J | J1 | d1 | d2 | a | 数量 | d3 | 数量 | G | 数量 | |||
| YRT200(YRTC200-XL) | 300 | 45 | 30 | 15 | 274 | 215 | 285 | 7 | 11 | 6.2 | 46 | 7 | 45 | 2 | M8 | 3 | 48×7.5° | |
| 螺钉拧 紧力矩 (Nm) | 基本额定载荷 （轴向） | 基本额定载荷 （径向） | 极限转速 (脂) r/m | 轴承摩 擦力矩 (Nm) | 重量 (Kg) | 型号 | ||||||||||||
| Ca KN | Coa KN | Cr KN | Cor KN | |||||||||||||||
| 14 | 120 | 765 | 81.5 | 220 | 260 | 14 | 9.7 | YRT200 | ||||||||||

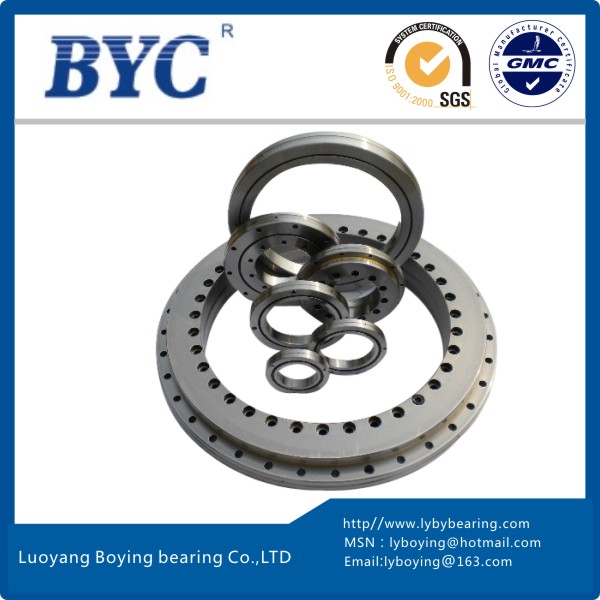

| 系列简介 | YRT转台轴承由一个推力/向心座圈，一个推力/向心轴圈，一个推力垫圈，两个滚针保持架组件和一组向心圆柱滚子组成。座圈和轴圈有均布的安装用螺钉孔。该型轴承具有高轴向和径向承载能力。高倾斜刚度和极高的精度。适用于回转工作台，卡盘和铁刀头以及测量和实验中的轴承配置。该型轴承对与之相配的设备零件的要求也较高。安装时需控制安装螺钉的扭紧力矩。 | |||||||||||||||||
| 系列型号 | YRT50（YRTC50-XL） YRT80(YRT80-TN)(YRT80-TV) YRT100(YRTC100-XL) YRT120(YRTC120-XL) YRT150(YRTC150-XL) YRT180(YRTC180-XL) YRT200(YRTC200-XL) YRT260(YRTC260-XL) YRT325(YRTC325-XL) YRT395(YRTC395-XL) YRT460(YRTC460-XL) YRT580(YRTC580-XL) | |||||||||||||||||
| 应用领域 | 数控机床-数控转台-数控立车-精密回转台-检测仪器-精密设备 | |||||||||||||||||
| 四、YRT型转台轴承安装调试 | ||||||||||||||||||
| 点击访问YRT转台轴承的安装调试方法 | ||||||||||||||||||
