谐波减速机轴承

BCSF/BCSG型 (CSF/CSG型减速机配套)

作者: 发布时间:2016-04-25 浏览次数:2492
打印 收藏 关闭
字体【
视力保护色

BCSF/BCSG型 (CSF/CSG型减速机配套)

  谐波减速机配套交叉滚子轴承,根据其使用场合分为外圈分体、内圈整体(BCSF/BCSG系列)和外圈和内圈整体(BSHF/BSHG系列)两大类。滚动体为圆柱滚子,分布于互成90°垂直排列在V型滚道中。这种结构使得单个轴承就可以同时承受轴向载荷、径向载荷和倾覆力矩等各个方向的载荷,轴承具有很高的刚度、旋转精度以及复合承载能力;该类轴承外形紧凑,轴承自带有安装孔,便于客户直接安装,适合于各种不同类型的谐波减速机。


CSF/CSG型谐波减速机配套交叉滚子轴承-BCSF/BCSG系列(外圈分体,内圈整体)

该型轴承外圈为分体结构,内圈为整体结构,安装时不需要法兰和轴承座,适合CSF/CSG系列的谐波减速机。

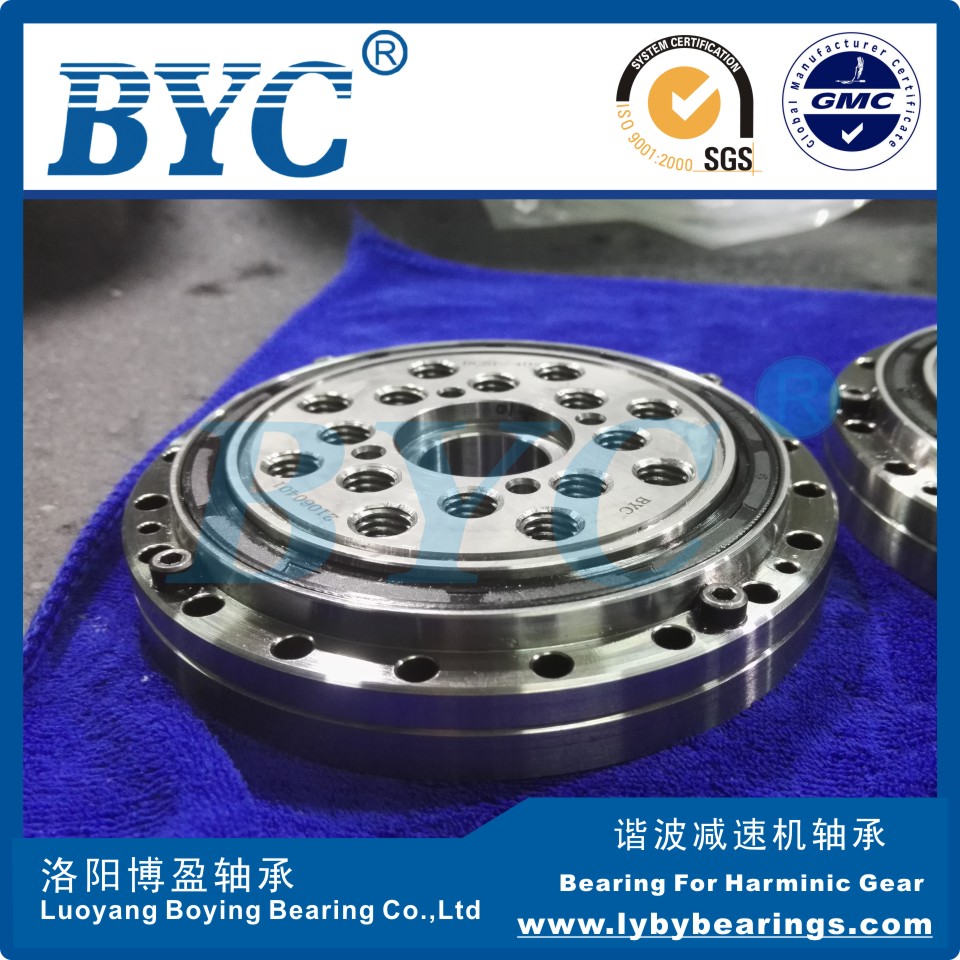

谐波减速器用交叉滚子轴承



1.三维模型下载请点击:BCSF/BCSG系列


2.BCSF/BCSG系列型号 (尺寸-内径x外径x厚度mm):

BCSF-14/BCSG-14 (CRB14-55)  尺寸-11x55x16.5mm

BCSF-17/BCSG-17 (CRB17-65)尺寸-10x62x16.5mm

BCSF-20/BCSG-20 (CRB20-70)尺寸-14x70x16.5mm

BCSF-25/BCSG-25 (CRB25-85)尺寸-20x85x18.5mm

BCSF-32/BCSG-32 (CRB32-112)尺寸-26x112x22.5mm

BCSF-40/BCSG-40 (CRB40-116)尺寸-24x126x24mm

BCSF-50/BCSG-50 (CRB50-157)尺寸-32x157x31mm

BCSF-65/BCSG-65 (CRB65-210)尺寸-44x210x39mm


3.BCSF/BCSG系列交叉滚子轴承-参数表:

CSG 1.jpg二、BCSF/BCSG系列交叉滚子轴承-应用:

        BYC洛阳博盈轴承专业生产BCSF/BCSG/BSHF/BSHG型交叉滚子轴承,配套应用于CSF/CSG/SHF/SHG型谐波减速机,产品广泛应用于精密机器人,机械手臂,高精密机床、仪器等领域。

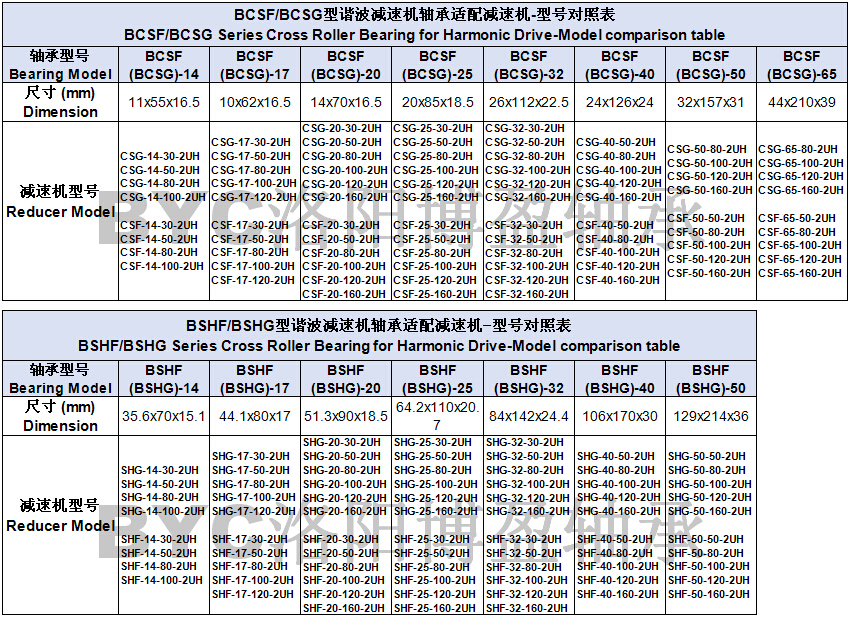

、BSHF/BSHG/CSF/BCSG系列交叉滚子轴承-谐波减速机轴承对照表:



BYC交叉滚子轴承/机器人轴承/YRT转台轴承/谐波减速机轴承www.lybybearings.com

本文是【http://www.lybybearings.com 洛阳博盈轴承有限公司】原创,转载时请务必以链接形式注明作者和出处

地 址:http://lybybearings.com/home-productinfo-id-23.html
